浇注机系列

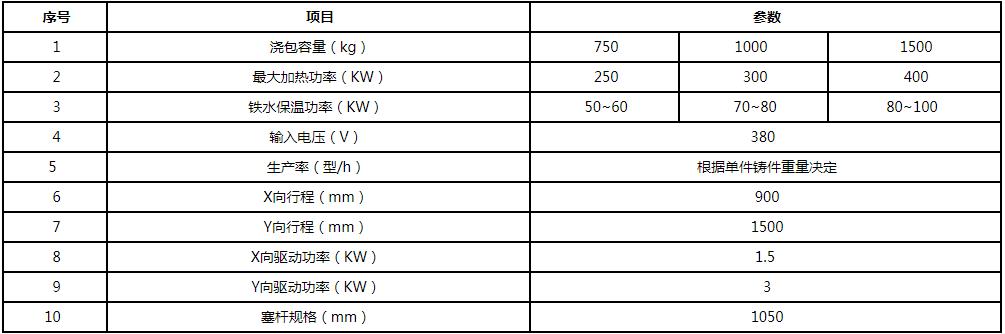

　　1、采用中频感应加热，浇注温度恒定，铸件质量好；

　　▪ 铁水由浇注机底部流出，避渣能力强；

　　▪ 浇注的同时也可往浇包内添加铁水，不需停机等待；

　　▪ 操作人员远离浇注口，安全性能高。

　　一、概述：

　　R91系列浇注机采用液压驱动，主要由钢水包倾转机构，包盖旋转机构，送包小车，纵移大车等组成。浇注机可选配随流孕育装置。该浇注机具有操作简单，运行稳定，安全可靠等特点。适合在各种不同类型的机械化铸造生产线上使用。

　　二、主要技术参数：

　　1、设备总功率：5.5KW

　　2、设备总重量：约4 t

　　3、浇包容量：可选1200kg，1500kg，2000kg，2500kg

　　4、最大倾转角度：90°

　　5、倾转速度：无级可调

　　6、工作压力：6Mpa

　　7、保温方式：包盖密封保温

　　8、纵移行程：0~8000mm

　　9、驱动方式：液压

　　10、适用范围：各类机械化生产线

　　11、外形尺寸：长6.5m*宽1.7m*高1.6m

　　三、设备的组成及工作原理

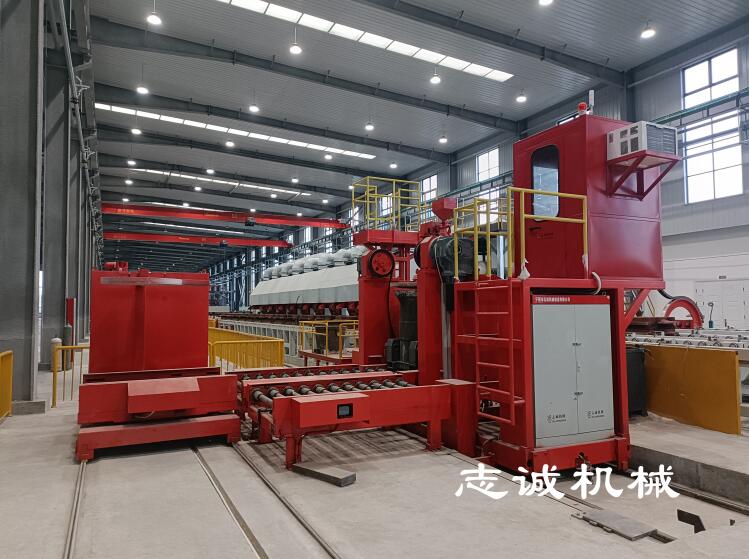

　　本设备整机是由机架、专用浇包、浇包倾转机构、包盖旋转机构、送包小车、纵移大车、液压站、电控系统、操作室等组成。

　　浇包的倾转机构以包嘴为旋转中心，使铁水流始终对准砂箱的浇注口，无需横向调整浇包位置和浇包高度。

　　包盖旋转机构与浇包倾转机构随动，简化了控制机构并且可保证浇包始终处于密封状态，最大限度减小铁水的散热。

　　当铁水浇注完后通过包盖旋转机构打开包盖，再将空的浇包通过送包小车退出浇注机即可吊走浇包或直接往浇包内添加铁水。送包小车的底座上有限位装置，确保吊装时可以将浇包准确放在小车底座上。

　　浇包自身也有倾转机构，在浇注机故障时或需要将铁水回炉时，可将浇包退出浇注机后通过浇包自身的倾转机构进行倾倒铁水。

　　浇注机的操作室在浇注机内侧，操作室内设置有空调，操作工的视线非常好，操作难度低，能很好的观察浇注情况，并极大的改善了浇注工的工作环境，降低了对浇注工的技能要求。

　　四、操作说明

　　操作人员操作本机前应经过培训并仔细阅读说明书，并熟悉控制面板。

　　浇注开始前，操作工先检查液压油箱内是否有足够液压油，然后进入操作室打开电源，按下油泵启动按钮，手动操作浇注机各个动作是否正常。试机完成后即可准备浇注。

　　通过摇杆开关将包盖往上掀起，通过送包小车将浇包放置底座退出浇注机，将装满铁水的浇包平稳放在底座上，确定浇包放稳并且位置无偏移后拉动送包小车的摇杆开关，将浇包送入浇注机内。待浇包到位后盖上包盖，将浇注的缓冲嘴对准砂箱的浇注口即可开始浇注。

　　浇包的倾转，由液压方向机控制，操作工可根据需要控制浇包的倾转速度和倾转角度。需要移动浇注时，拉动大车运行的摇杆开关浇注机可沿浇注线纵向移动至下一箱待浇注砂箱。

　　第一包铁水浇注完后，拉动摇杆开关将包盖掀开，再送包小车退出，此时可直接往浇包内添加铁水或将浇包吊走后往浇包内加满铁水再吊回浇包。
